Huvudinnehållet i programmering av CNC-verktygsmaskiner
Analysera detaljritningen, bestäm bearbetningsprocessen, utför matematisk bearbetning, skriv programlistan, gör styrmediet, kontrollera programmet, gå in i programmet och provskär arbetsstycket.

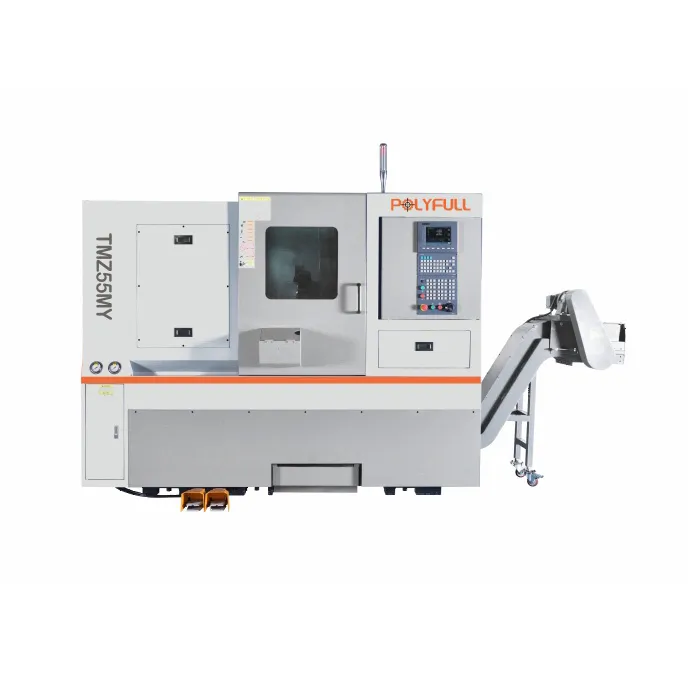

Steg av en CNC-maskin
Analysera delritningarna och processbehandlingen, analysera delarnas geometriska form och storlek och de tekniska kraven enligt ritningarna, förtydliga innehållet och kraven för bearbetning, besluta bearbetningsplanen, bestämma bearbetningssekvensen, designa fixturen, välj verktyget, bestäm den rimliga vägen och välj en rimlig klippmängd.
Samtidigt bör funktionen hos CNC-systemet och förmågan hos själva CNC-verktygsmaskinen spelas in, och korrekt val av verktygsinställningspunkter och skärmetoder bör användas för att minimera hjälptid som verktygsbyte och indexering .
Matematisk bearbetning
Före programmering, enligt detaljens geometriska egenskaper, upprätta ett arbetsstyckeskoordinatsystem.
Funktionen hos det numeriska styrsystemet är att formulera bearbetningsvägen enligt kraven i detaljritningen, och först beräkna verktygets rörelsebana på det etablerade arbetsstyckets koordinatsystem. För delar med enkla former, såsom delar som består av raka linjer och bågar, behöver du bara beräkna koordinatvärdena för startpunkten, slutpunkten, bågens centrum, skärningspunkten eller tangentpunkten för det geometriska elementet.
Skriv en lista över delprogram
Efter att bearbetningsvägen och processparametrarna har bestämts, förbereds delprogramlistan enligt den specificerade kod- och programsegmentformatet specificerat av det numeriska styrsystemet.
Strukturen för ett CNC-bearbetningsprogram
1. Programmets sammansättning: Det är sammansatt av flera programsegment.
O0001;O(FANUC-O,AB8400-P,SINUMERIK8M-%) funktion specificerar programnummer, varje programnummer motsvarar en bearbetad detalj.
N010 G92 X0 Y0; semikolon indikerar slutet av segmentet
N020 G90 G00 X50 Y60;
...; Subrutiner kan anropas.
N150 M05;
N160 M02;
2. Segmentformat:
(1) Word-adressformat: såsom N020 G90 G00 X50 Y60;
Det vanligaste formatet, moderna CNC-maskiner använder det. Adress N är programsegmentnumret, och adress G och siffran 90 utgör ordet adress för förberedelsefunktionen,....
(2) Variabelt programsegmentformat: såsom B2000, B3000, B, B6000;
Använd avdelaren B för att öppna varje ord, om det inte finns några data kan avdelaren inte utelämnas. Det är vanligt förekommande i CNC-trådskärmaskiner, dessutom finns det format som 3B-programmering.
(3) Programsegmentformat med fast ordning: såsom 00701+0;
Roboten som styrs av Siemens system är fel, ovanstående programparagraf betyder: N007 G01 X+02500 Y-13400 F15 S30 M02;
